Entendendo a estimativa de incerteza na captura de movimento com marcadores no saque de tênis: guia completo para treinadores e jogadores

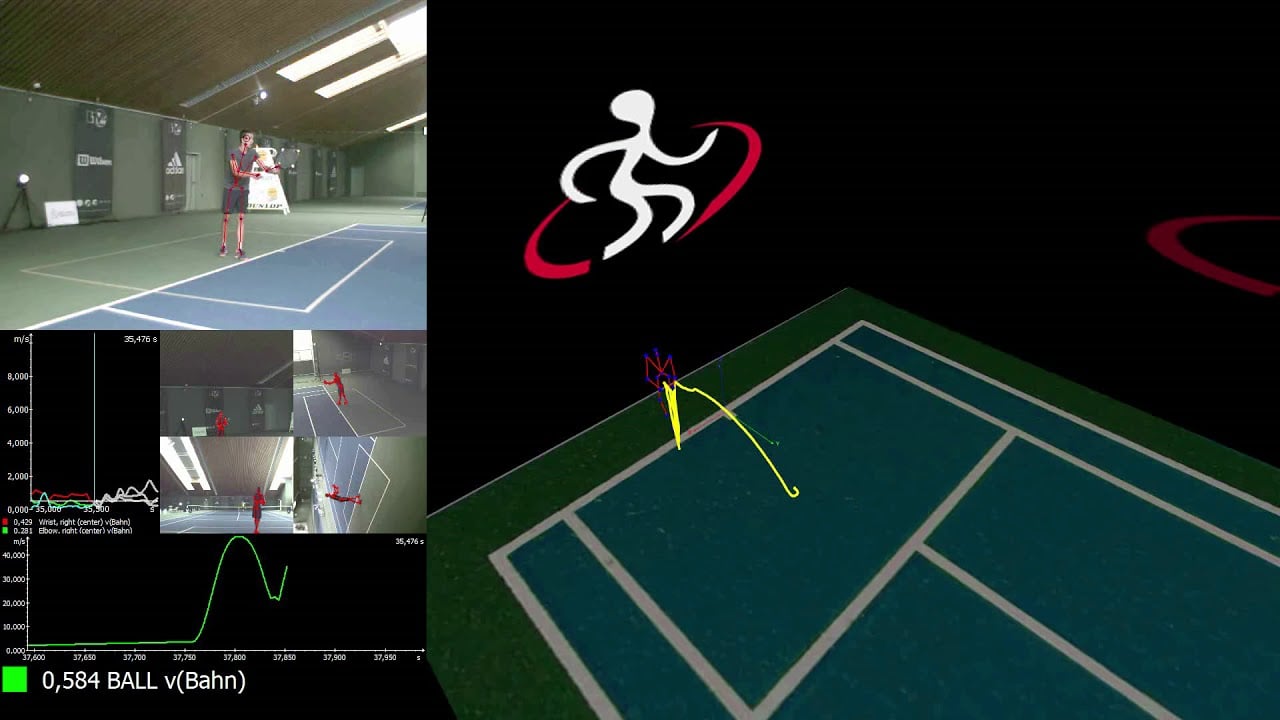

A captura de movimento (motion capture ou MoCap) revolucionou a análise biomecânica no tênis, proporcionando insights detalhados sobre a técnica do saque de tênis. Sistemas baseados em marcadores (marker-based), considerados o padrão ouro, utilizam marcadores refletores rastreados por câmeras infravermelhas para reconstruir movimentos em 3D. Contudo, incertezas como erro de colocação de marcadores (MPE, na sigla em inglês para Marker Placement Error) e artefatos de tecido mole (STA, Soft Tissue Artefact) podem comprometer a precisão, levando a interpretações equivocadas de desempenho e risco de lesões. Este guia completo aborda esses conceitos, sua propagação durante o saque de tênis e estratégias práticas para que treinadores e jogadores otimizem análises de forma confiável.

Introdução à captura de movimento no tênis

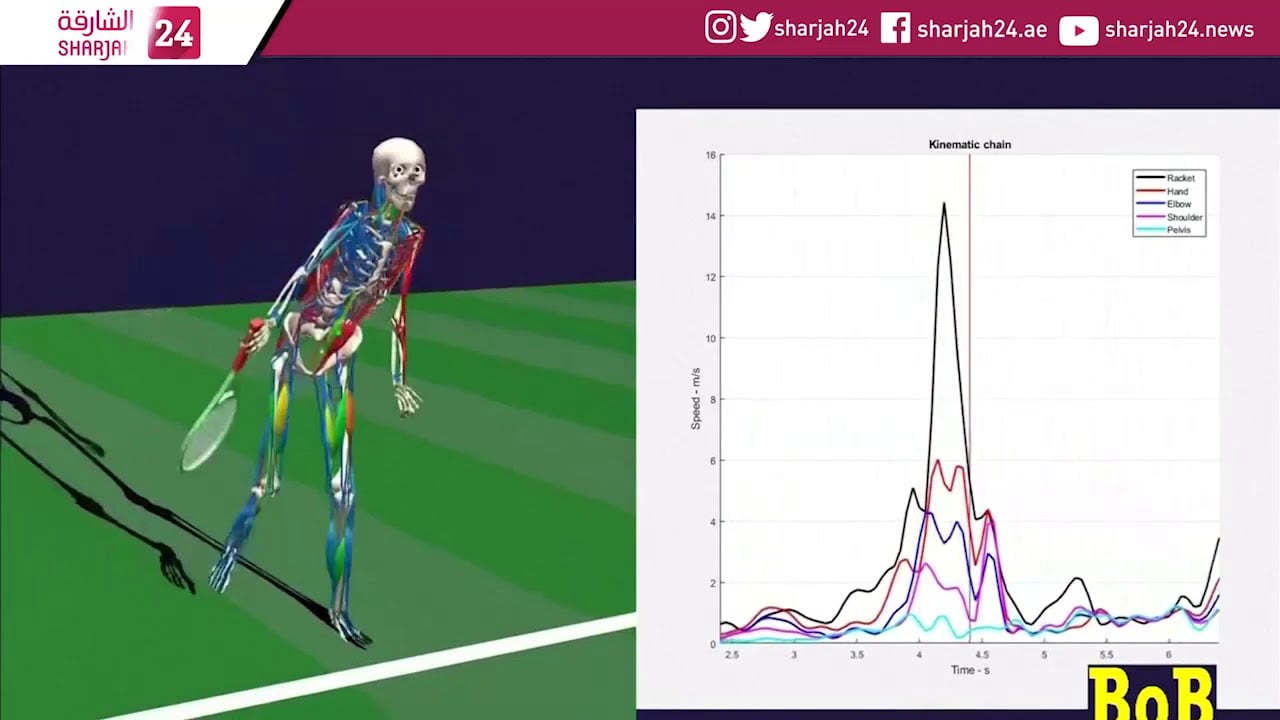

O saque de tênis é o golpe mais decisivo, capaz de atingir velocidades de raquete superiores a 200 km/h em profissionais. Sua execução envolve uma cadeia cinética complexa, com contribuições sequenciais dos membros inferiores (flexão de joelhos até 90°), rotação do tronco (velocidades angulares de até 700°/s), abdução e rotação externa do ombro, extensão do cotovelo e flexão do punho. Sistemas marker-based capturam esses eventos a taxas de 200-400 Hz, permitindo o cálculo preciso de posições, velocidades e acelerações articulares.

Pesquisas recentes destacam correlações fortes entre cinemática e performance. Por exemplo, uma análise com sistema optoeletrônico identificou 10 correlações muito altas e três perfeitas entre ângulos articulares e velocidade da raquete durante as fases de cocking e aceleração do saque de tênis (Kinematics of the Tennis Serve Using an Optoelectronic Motion Capture System).

Comparações com sistemas markerless confirmam a superioridade do marker-based em precisão para movimentos explosivos como o saque de tênis, com erros menores no cálculo de trabalho mecânico externo e interno (Evaluation of a markerless motion capture system for measuring mechanical work during tennis strokes).

Apesar disso, incertezas inerentes exigem quantificação rigorosa para garantir aplicações científicas e práticas válidas.

O que são incertezas de medição (MPE e STA) em sistemas marker-based

Sistemas marker-based rastreiam marcadores posicionados em marcos anatômicos (landmarks), mas erros surgem principalmente de duas fontes:

Erro de colocação de marcadores (MPE): Resulta de desvios na colocação exata dos landmarks, com magnitudes típicas de 3-10 mm. Isso afeta a orientação dos segmentos corporais, propagando erros de 2-5° em ângulos articulares.

Artefato de tecido mole (STA): Movimentos relativos entre pele, músculos e osso subjacente, exacerbados no saque de tênis por contrações musculares rápidas e excêntricas. As magnitudes variam de 5-15 mm em segmentos distais (punho) a 20-40 mm em proximais (coxa e tronco). O STA é reconhecido como a principal fonte de erro em análises de MoCap (Effect of the soft tissue artifact on marker measurements).

Essas incertezas são quantificadas por métodos como simulações Monte Carlo, que perturbam trajetórias de marcadores com distribuições gaussianas calibradas pela literatura (ex.: desvio padrão de 5 mm para MPE e 10-30 mm para STA).

Propagação de incertezas no saque de tênis: estudo de caso

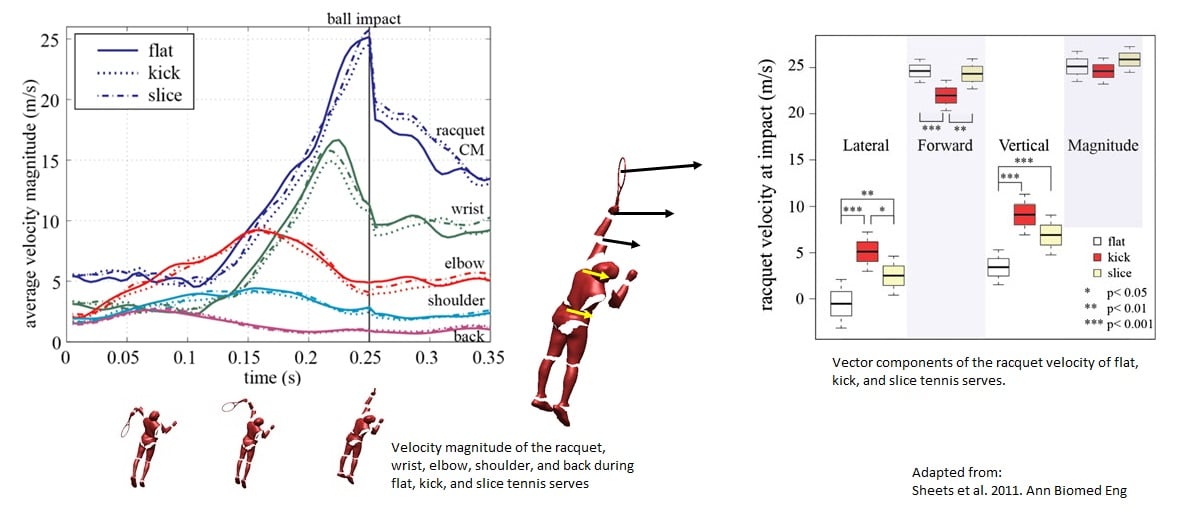

Um estudo seminal utilizou simulações Monte Carlo com 3.000 trajetórias de marcadores perturbadas para quantificar os efeitos individuais e combinados de MPE e STA no saque de tênis (Uncertainty estimation in marker-based motion capture of the tennis serve). Os erros RMS (root mean square) em ângulos articulares e velocidades angulares foram calculados ao longo da cadeia cinética.

Valores aproximados baseados em resultados reportados no estudo; STA predomina em velocidades angulares devido a picos durante o impacto da bola.

A propagação ocorre via cinemática inversa: um erro no quadril amplifica-se para o tronco e membros superiores. No momento do impacto, erros combinados podem alterar estimativas de velocidade da raquete em 5-15 km/h, confundindo avaliações de eficiência técnica.

Em análises de groundstrokes, padrões similares revelam diferenças em pronação/supinação do antebraço que correlacionam com lesões no punho, como tendinopatia do extensor carpi ulnaris (ECU) (Wrist Motion Assessment in Tennis Players using Three-Dimensional Motion Capture and Dynamic Electromyography).

Importância para validação de métodos e treinamento

A estimativa de incertezas permite distinguir variações técnicas reais de ruído de medição. Intervalos de confiança (ex.: ±5° no ombro) definem thresholds para significância estatística, essencial para validação de métodos.

No treinamento biomecânico, feedback baseado em dados confiáveis otimiza a cadeia cinética, reduzindo riscos de lesões como impingement subacromial ou epicondilite. Estudos indicam reduções de 20-30% em incidência de lesões com intervenções guiadas por biofeedback validado.

Treinadores podem personalizar drills, como ajustes no toss para maior consistência cinemática, ou correções em rotação de tronco para maximizar velocidade sem sobrecarga.

Dicas práticas para minimizar incertezas

1. Padronização de MPE: Adote protocolos da International Society of Biomechanics (ISB) (ISB Standards Documents). Palpe landmarks precisos (ex.: espinha ilíaca anterossuperior para pelve, epicôndilos para cotovelo), utilize marcadores de 14 mm de diâmetro e treine colocadores para erro intra-operador ❤ mm.

2. Mitigação de STA: Empregue clusters de 4-6 marcadores por segmento rígido, aplicando otimização global de pose. Ferramentas como OpenSim utilizam filtros Kalman ou simulações musculoesqueléticas para corrigir STA dinamicamente.

3. Otimização do setup de MoCap: Posicione 10-16 câmeras em volume de captura de 4x3x3 m, com calibração residual <0,5 mm. Taxas de amostragem ≥250 Hz para capturar picos do saque de tênis.

4. Pós-processamento avançado: Aplique filtros Butterworth low-pass (6-12 Hz), preenchimento de gaps via splines e validação cruzada com forças de reação ao solo (GRF).

5. Abordagens híbridas: Integre unidades inerciais (IMUs) para monitoramento em tempo real de STA (Biomechanical estimation of tennis serve using inertial sensors); valide com markerless para verificação externa.

Exemplo de protocolo ISB para punho: marcadores em processos estiloides radial e ulnar, heads dos metacarpais II e V.

Essas práticas reduzem erros totais em 30-50%, conforme literatura biomecânica.

Conclusão e perspectivas futuras

Compreender e estimar incertezas em sistemas marker-based eleva a análise biomecânica do saque de tênis de descritiva para preditiva, aprimorando performance e prevenindo lesões. Perspectivas futuras incluem inteligência artificial para correção automática de STA, fusão de markerless com IMUs para análises em quadra e bancos de dados normativos para comparação individual.
